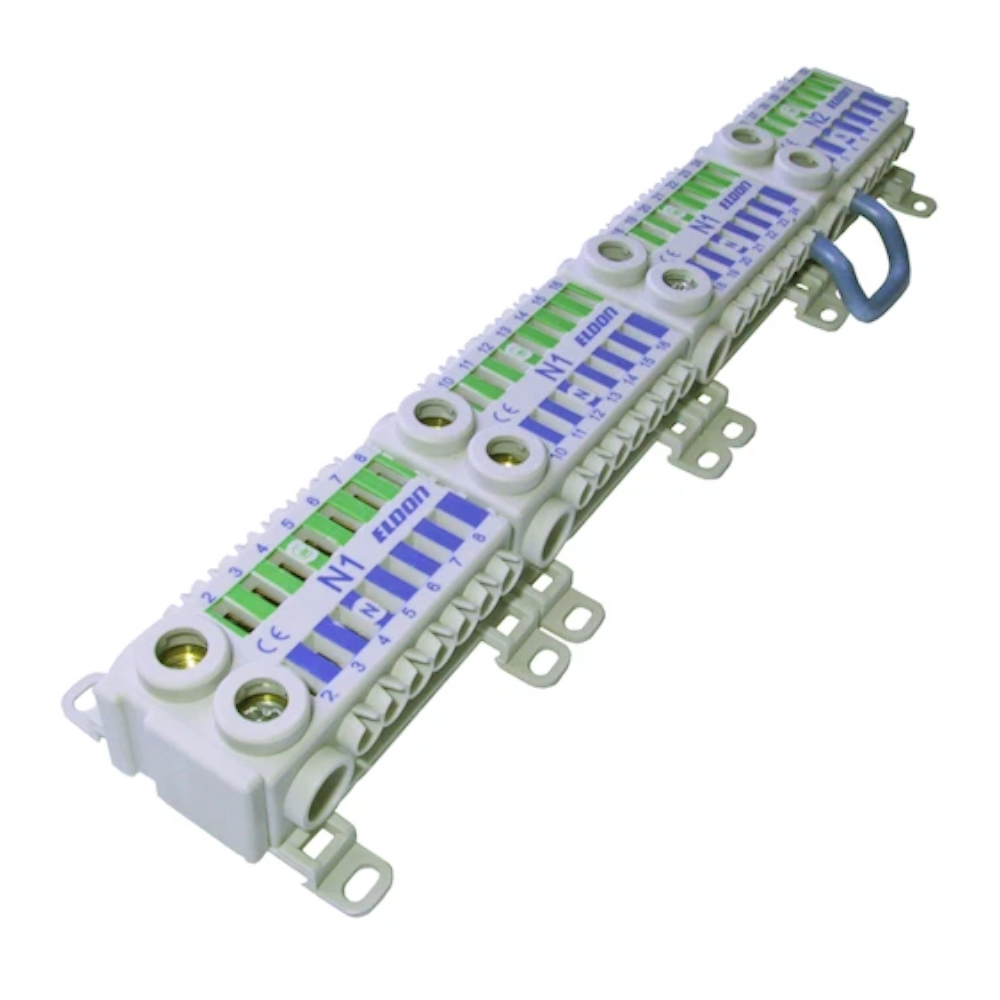

Snabbplintar 4 Block PE/N 450VAC 76A IP20 Eldon Installation
De kompakta ECT-plintarna är anpassade för installation i alla typer av elcentraler, apparatskåp och styrutrustningar.
Beskrivning
De kompakta ECT-plintarna är anpassade för installation i alla typer av elcentraler, apparatskåp och styrutrustningar för lägenhet, villa, fastighet och industri. ECT-plintarna kan i många fall ersätta traditionella skruvplintar i fördelningscentraler, vilket sparar tid och kostnader vid installation och anslutning av utgående neutral och jordledare. ECT kan monteras på DIN-skena både vertikalt eller horisontalt samt skruvas fast på montageplåt.
Plintarna finns i flera olika modeller och utförande och som enkelt block och upp till 8 styck fabriks- och hopmonterade block samt i färgerna grå, blå, grön och blå/grön. ECT är mekaniskt byggbara sida vid sida och man kan på så sätt spara montageutrymme och kombinera lämpliga varianter för ändamålet. Avskalning av kabel måste vara minst 12 mm. Vid användning av hylsa måste även hylsan vara 12 mm. Mångledare utan ändhylsa kan anslutas, men noggrannhet skall beaktas och verktyg bör användas för att påverka fjäderklämman vid anslutning.
Teknisk Information
- Anslutningar: 28×4 mm², 4×25 mm² / sida
- Anslutningsarea: 2,5-25 mm² + 0,5-4 mm²
- Antal anslutningspunkter per pol: 24
- Antal poler: 2
- Beskrivning: Snabbplint 4 blk. PE/N
- IP-klass: IP20
- Montering: DIN-skena 35 mm
- Märkspänning: 450 V AC
- Märkström Cu: 76 A
- Åtdragningsmoment: 2,5 Nm
- Övrigt: Isolerad
Specifikation
- Färg: Blå/Grön
Dimensioner
- Höjd: 53 mm
- Djup: 24 mm
