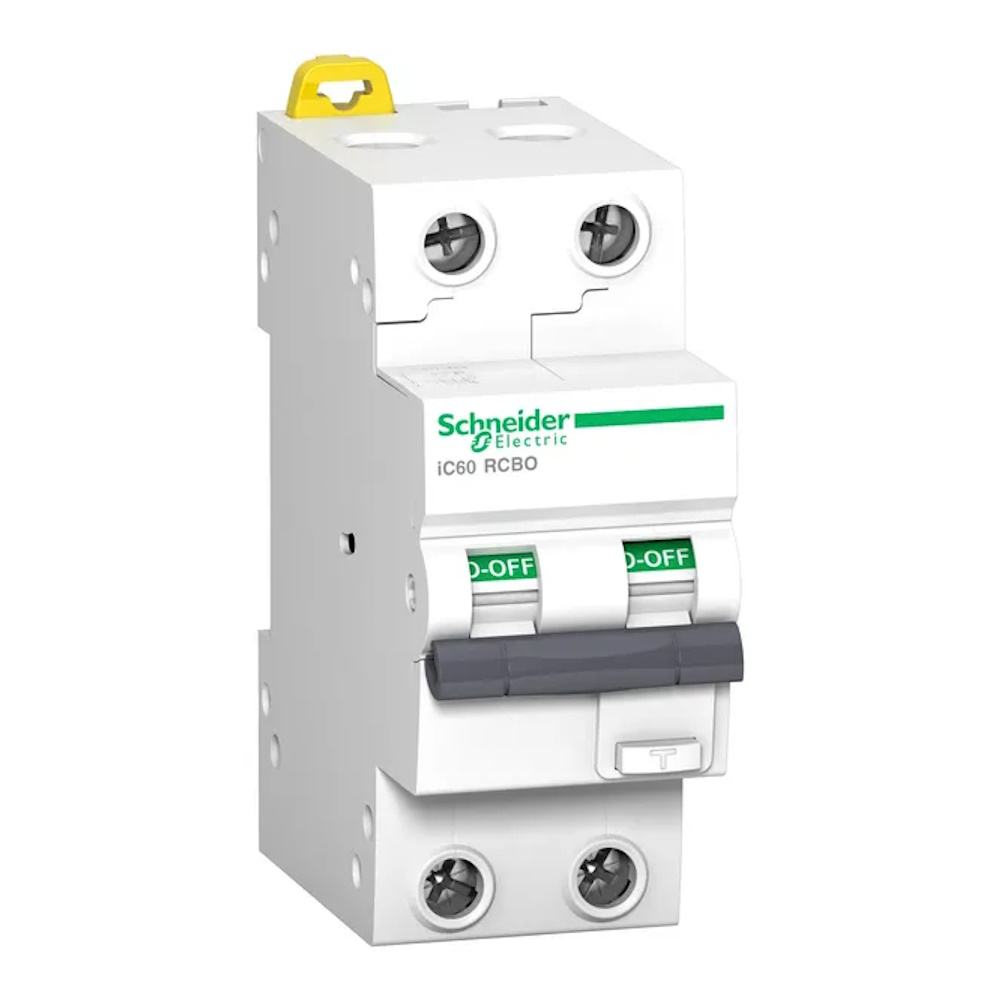

RCBO Acti9 IC60 2Poler 32A 230V IP20 Schneider Electric
This Acti 9 iC60 RCBO is a modular and reliable residual current circuit breaker with overcurrent protection (RCBO), It has a nominal current of 32A.
Beskrivning
Denna Acti 9 iC60 RCBO är en modulär och pålitlig jordfelsbrytare med överströmsskydd (RCBO). Denna produkt är en 2P jordfelsbrytare med 2 skyddade poler. Den har en märkström på 32A och en driftspänning på 220VAC till 240VAC. Jordfelsskyddsklassen är typ A-SI med en jordfelskänslighet på 30mA. Jordfelsbrytaren fungerar omedelbart och har ingen tidsfördröjning. Brytkapaciteten vid 220VAC till 240VAC är 10000A enligt EN/IEC 61009-2-1. Brytkapaciteten vid 220VAC till 240VAC är 15kA enligt EN/IEC 60947-2. Den snabba utlösningsmekanismen förlänger livslängden för denna komponent. Denna produkt överensstämmer med EN/IEC 60947-2 och EN/IEC 61009-2-1. Den elektriska hållbarheten för denna komponent är upp till 10 000 cykler och den mekaniska hållbarheten är upp till 20 000 cykler. Ue-märkspänningen är 220VAC till 240VAC. Frekvensen är 50Hz. Ui-märkspänningen är 500VAC. Uimps nominella impulsmotståndsspänning är 4kV. Den kan DIN-skena monteras för modulär installation. Bredden på denna strömbrytare är 2 moduler på 18 mm. Kapslingsgraden är IP20 och blir IP40 när denna produkt placeras i en kapsling. Driftstemperaturen ligger mellan -25°C och 40°C. Förvaringstemperaturen är mellan -40°C och 70°C.
Teknisk Information
- Spänningstyp: AC
- Inbyggnadsdjup: 45 mm
- Märkström: 32 A
- Märkspänning: 230 V
- Utsläppsegenskaper: C
- Märkisolationsspänning Ui: 500 V
- Märkfelström: 0,03 A
- Läckströmstyp: Övrigt
- Överspänningsströmkapacitet: 3 kA
- Strömbegränsningsklass: 3
- Överspänningskategori: 3
- Föroreningsgrad: 2
- Bredd i antal modulavstånd: 2
- Frekvens: 50 Hz
- Kapslingsgrad (IP): IP20
- Antal skyddade stolpar: 2
- Samtidigt byte av nollledare: Ja
- Nominell kortslutningsbrytningskapacitet enligt IEC 60947-2: 15 kA
- Anslutbar ledartvärsnitt massiv kärna: 1-35 mm²
- Anslutbar ledartvärsnitt flertrådig: 1-25 mm²
- Med förreglingsanordning: Nej
- Omgivningstemperatur under drift: -25-40 °C
- Infälld installation: Nej
- Antal stolpar (totalt): 2
- Anti-besvär snubbel version: Ja
- Märkimpulsmotståndsspänning Uimp: 4 kV
- Nominell kortslutningsbrytningskapacitet Icn enligt EN 61009-1: 0 kA
- Frånkopplingskarakteristik: Ofördröjd
- Nominell kortslutningsbrytningskapacitet enligt EN 61009: 0 kA
Specifikationer
- Färg: Vit (RAL9003)
- Mått (BxHxD): 36x86x78mm
