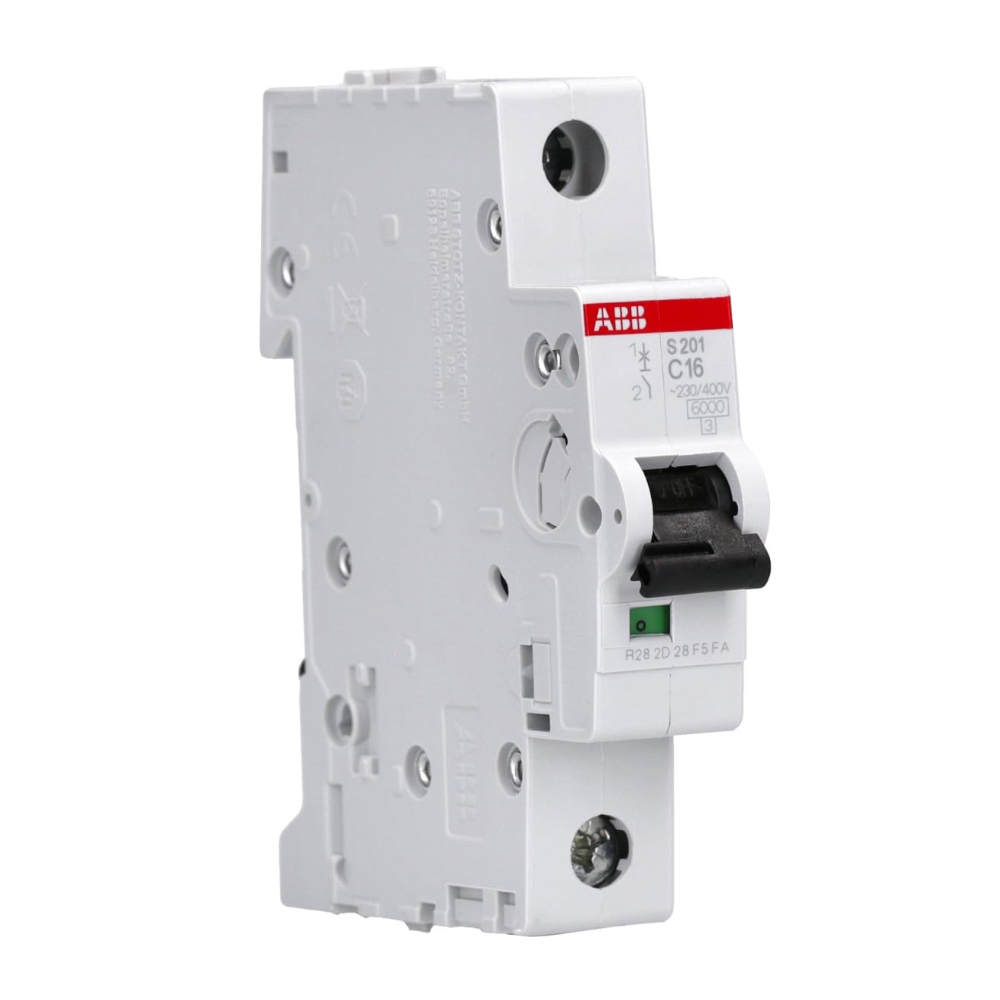

Miniatyrbrytare 1Pol C-Kurva 16A 230V IP20 ABB
S201-C16, System pro M compact S200 dvärgbrytare är strömbegränsande och de har två olika utlösningsmekanismer.
Beskrivning
S201-C16, System pro M compact S200 dvärgbrytare är strömbegränsande. De har två olika utlösningsmekanismer, den fördröjda termiska utlösningsmekanismen för överbelastningsskydd och den elektromekaniska utlösningsmekanismen för kortslutningsskydd. Brytkapacitet (upp till 6 kA vid 230/400V AC) och märkströmmar (upp till 63A). Alla MCB i produktserien S200 överensstämmer med IEC/EN 60898-1, IEC/EN 60947-2, UL1077 vilket tillåter användning för bostäder, kommersiella och industriella applikationer. Bottenslutande hjälpkontakt kan monteras på S200 för att spara 50 % utrymme.
Teknisk information
- Spänningstyp: AC/DC
- Inbyggnadsdjup: 69 mm
- Märkström: 16 A
- Märkspänning: 230 V
- Frekvens: 50-60 Hz
- Utsläppsegenskaper: C
- Märkisolationsspänning Ui: 440 V
- Strömbegränsningsklass: 3
- Överspänningskategori: 3
- Föroreningsgrad: 2
- Bredd i antal modulavstånd: 1
- Explosionssäker: Nej
- Kapslingsgrad (IP): IP20
- Antal skyddade stolpar: 1
- Samtidigt byte av nollledare: Nej
- Anslutningsbar ledartvärsnitt solid-core: 0-35 mm²
- Anslutbar ledartvärsnitt flertrådig: 0-25 mm²
- Omgivningstemperatur under drift: -25-55 °C
- Infälld installation: Nej
- Ytterligare utrustning möjlig: Ja
- Antal stolpar (totalt): 1
- Nominell kortslutningsbrytningskapacitet Icn enligt EN 60898 vid 400 V: 6 kA
- Nominell kortslutningsbrytningskapacitet Icn enligt EN 60898 vid 230 V: 6 kA
- Nominell kortslutningsbrytningskapacitet Icu enligt IEC 60947-2 vid 230 V: 10 kA
- Nominell kortslutningsbrytningskapacitet Icu enligt IEC 60947-2 vid 400 V: 10 kA
- Märkimpulsmotståndsspänning Uimp: 4 kV
Specifikationer
- Mått (BxHxD): 17,5x88x63mm
