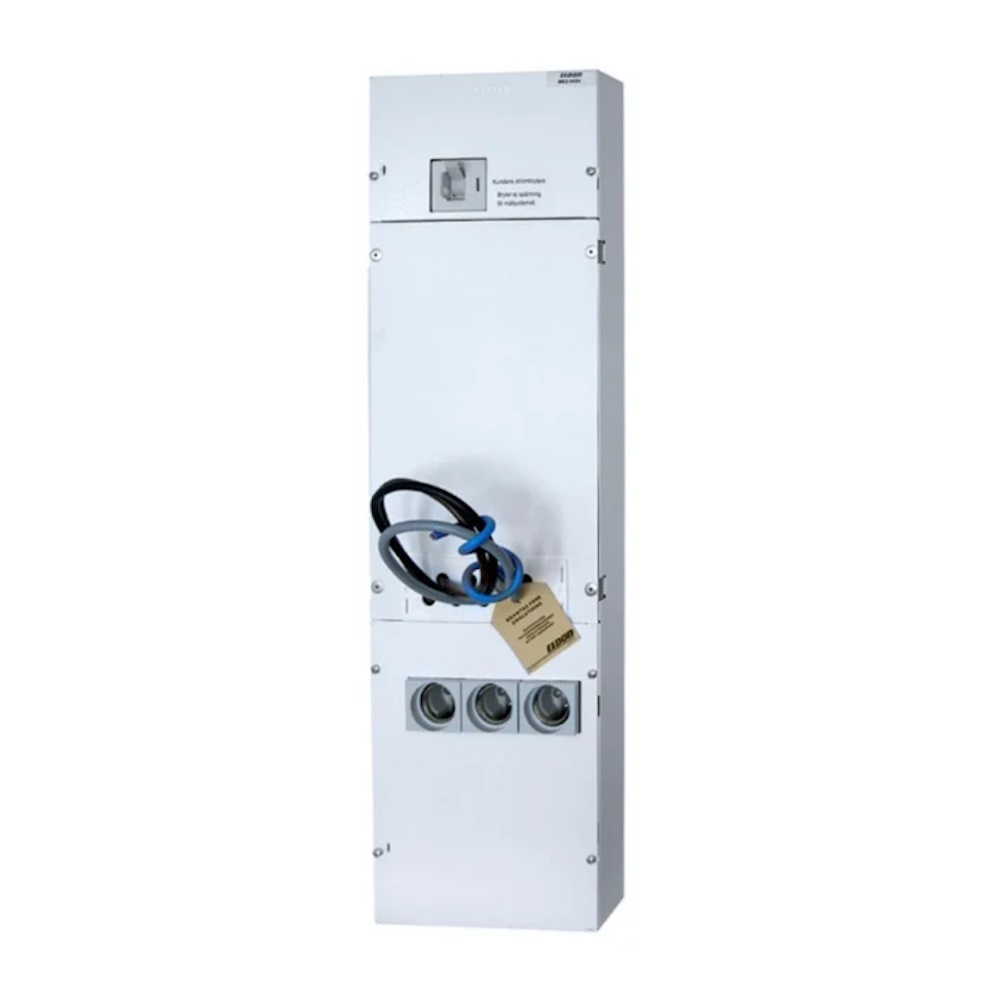

Mätartavla Med Brytare 3-Fas 63A Vit Eldon Installation
Eldons mätartavlor med träfiberplattor är anpassade till att följa kraven i normen för mätartavlor enligt svensk standard.
Beskrivning
Eldons mätartavlor med träfiberplattor är anpassade till att följa kraven i normen för mätartavlor enligt svensk standard ss 430 01 01. Detta innebär bland annat att huvudbrytare ej får skilja bort spänningsmatning till mätare då detta kan innebära att fjärravlästa mätare slutar att fungera. Huvudbrytare måste alltid därför ligga efter mätpunkt. Eldon har tavlor med huvudbrytare placerade efter mätpunkt men även tavlor helt utan huvudbrytare. Brytaren placeras i dessa fall i efterföljande gruppcentral. Mätartavlorna mk är färdigkopplade med mätarsäkring och materialet är pulverlackerad stålplåt.
Teknisk Information
- Antal poler: 3
- Brytare: 80 A
- Märkström: 63A
- Färg: Vit, RAL9010
- Inkommande anslutning Cu: 35 mm²
- Kortslutningshållfasthet: 50 kA vid 160 A säkring ( î = 17 kA)
- Material svep- och frontplåt: Lackerad stålplåt
- Mätarplats: Storlek 2
- Mätarplatta: Gjord av svårantändlig träfiber
- Mätarsäkring: Diazedtyp
- PE-klämma med direkt jordförbindelse till tavlan: Ja
- Säkring: 63 A
- Utgående plint Cu: 35 mm². Plintarna är utbytbara för flera huvudledningar eller Al-ledning.
Dimensioner
- Höjd: 745 mm
- Bredd: 215 mm
- Djup: 65 mm
