Beskrivning

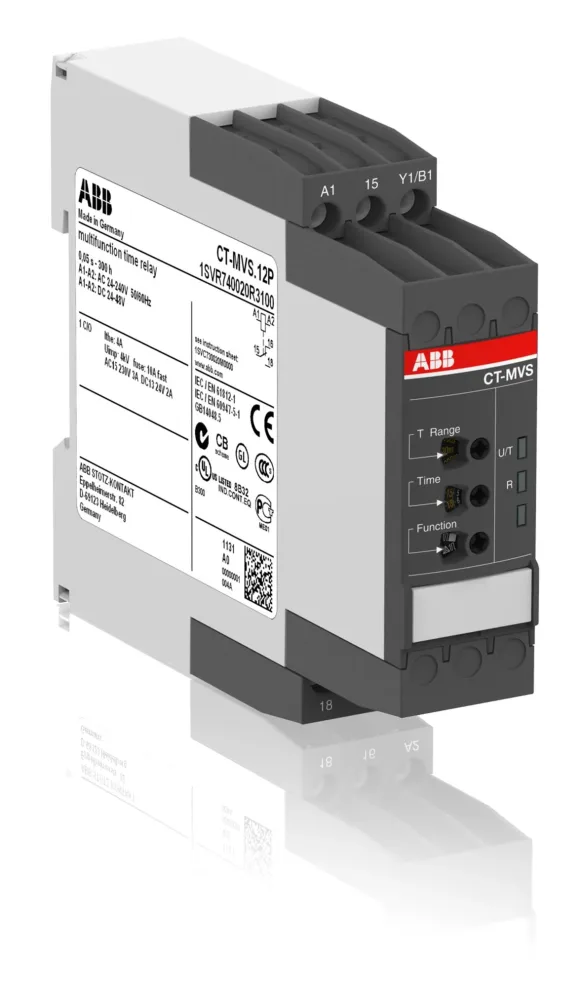

ABB multifunktions tidrelä har två växlande kontakter och ett tidsområde från 0,05 s till 300 timmar. Driftspänningen är 24–240 V AC vid 50/60 Hz eller 24–48 V DC och anslutning sker med skruvanslutning. Reläet är utrustat med funktioner för fördröjning vid magnetisering och avmagnetisering samt flytande kontakt vid både magnetisering och avmagnetisering, och det innehåller även en stjärn‑triangelfunktion. Kapslingsklassen är IP20 och enheten är avsedd för montage på DIN-skena, märkströmmen är 4 A och måtten är 22,5 mm i bredd, 85,6 mm i höjd och 103,7 mm i djup.
- Multifunktions tidrelä med 2 växlande utgångar
- Tidsområde 0,05 sek till 300 timmar
- Manöverspänning 24–240 V AC eller 24–48 V DC
- Funktioner för fördröjning vid till och frånslag
- Stjärn triangel och pulsformning samt blinkfunktioner
- DIN-skenemontage IP20 och skruvanslutning
| Tekniska data | |
| Antal utgångar, fördröjda, slutande | 0 |
|---|---|
| Antal utgångar, fördröjda, växlande | 2 |
| Antal utgångar, fördröjda, öppnande | 0 |
| Antal utgångar, ofördröjda, slutande | 0 |
| Antal utgångar, ofördröjda, växlande | 0 |
| Antal utgångar, ofördröjda, öppnande | 0 |
| Bredd | 22.5 mm |
| Djup | 103.7 mm |
| Fjärrstyrning möjlig | Nej |
| Funktion blinkning, startar med paus, fast tid | Ja |
| Funktion blinkning, startar med puls, fast tid | Ja |
| Funktion flytande kontakt vid avmagnetisering | Ja |
| Funktion flytande kontakt vid magnetisering | Ja |
| Funktion fördröjning avmagnetisering | Ja |
| Funktion fördröjning magnetisering | Ja |
| Funktion pulsformning | Ja |
| Funktion stjärn-triangel | Ja |
| Höjd | 85.6 mm |
| Klockfunktion, startar med paus, variabel | Nej |
| Klockfunktion, startar med puls, variabel | Nej |
| Lämplig enbart för fjärrstyrning | Nej |
| Med halvledarutgång | Nej |
| Märkspänning matning vid AC 50 Hz | 24-240 V |
| Märkspänning matning vid AC 60 Hz | 24-240 V |
| Märkspänning matning vid DC | 24-48 V |
| Påbyggbara kontaktblock | Nej |
| Spänningstyp för manöver | AC/DC |
| Tidsområde | 0.05-1080000 s |
| Typ av elanslutning | Skruvanslutning |
| Utgångar, reversibla fördröjda/ofördröjda | Nej |
| Antal utgångar, fördröjda, slutande | 0 |
| Antal utgångar, fördröjda, växlande | 2 |
| Antal utgångar, fördröjda, öppnande | 0 |
| Antal utgångar, ofördröjda, slutande | 0 |
| Antal utgångar, ofördröjda, växlande | 0 |
| Antal utgångar, ofördröjda, öppnande | 0 |
