Beskrivning
Pluggbart distributionsblock för Wagos snabbkopplade system. OBS! Alla kontakter för fasta installationer (snäppversioner för belysningsarm, anordningar eller alla typer av PCB och fördelningsskåp) har på fabriken utrustats med låsspakar för att säkerställa att kontakter och socklar är ordentligt låsta. Alla WINSTA-komponenter har 100% skydd mot felkoppling när det gäller: Isättning av olika antal poler Isättning vid 180° vridning Isättning vid förskjutning i sidled Isättning av en pol

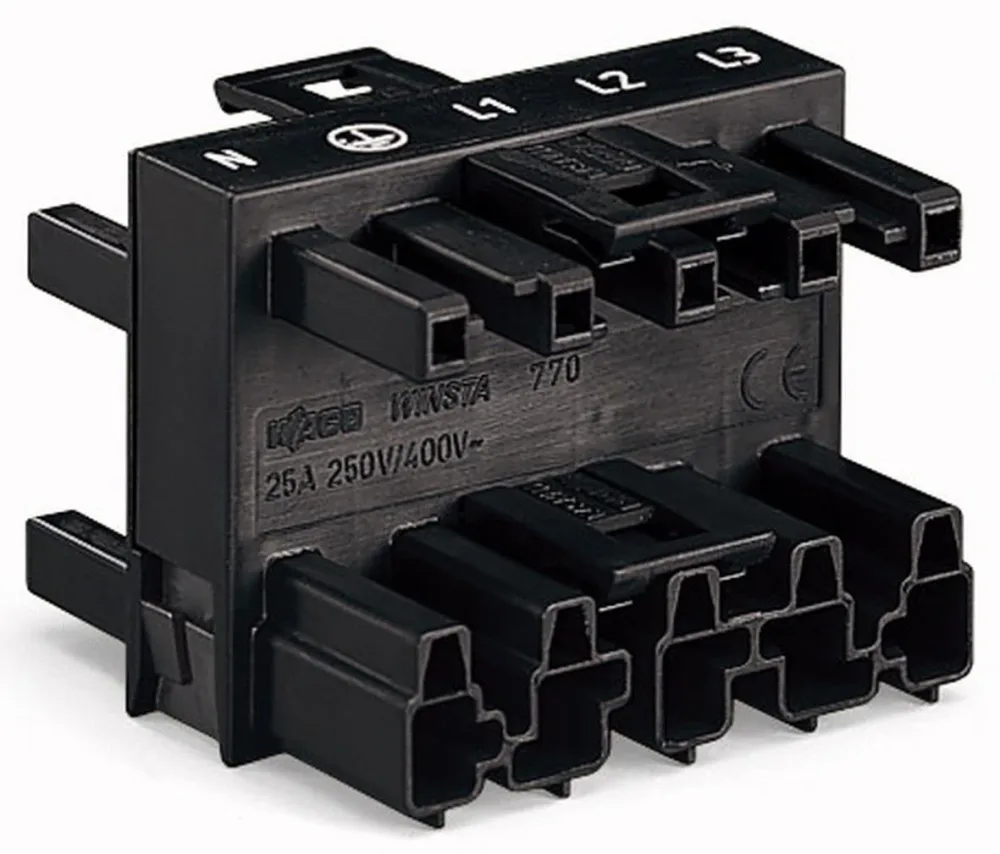

- Pluggbart distributionsblock 5 poler svart
- 5 ingångar och 15 utgångar
- Märkdata 400 V och 25 A
- Integrerad låsmekanism i insticksanslutning
- Mekanisk kodning mot felkoppling
- Halogenfritt PA polyamid hus IP20
| Tekniska data | |
| Typ | 770-609 |
|---|---|
| Utförande av integrerad koppling | Ingen |
| Utförande av fördelare | Övrigt |
| Låsmekanism | Integrerad i insticksanslutning |
| Antal poler | 5 |
| Antal ingångar | 5 |
| Antal utgångar | 15 |
| Färg på separata adapterstycket | utan adapterdel |
| Färgkodning/kontaktinsats | Svart |
| Märkspänning | 400 V |
| Nominell märkström | 25 A |
| Nominell märkström till ljusarmatur | 25 A |
| Märkstötspänning | 6 kV |
| Bredd | 50 mm |
| Höjd | 36.7 mm |
| Längd | 46 mm |
| Genomgångsresistans | 0.5 mOhm |
| Halogenfri | Ja |
| Kapslingsmaterial | PA (polyamid) |
| Kontaktmaterial | Övrigt |
| Max. kontinuerligt temperaturmotstånd dragavlastning | 105°C |
| Max. kontinuerligt temperaturmotstånd kontaktdel | 85°C |
| Mekanisk kodning | Ja |
| Monteringsmöjlighet | ei |
| Nedsmutsningsgrad | 3 |
| Kapslingsklass (IP) | IP20 |
