Beskrivning

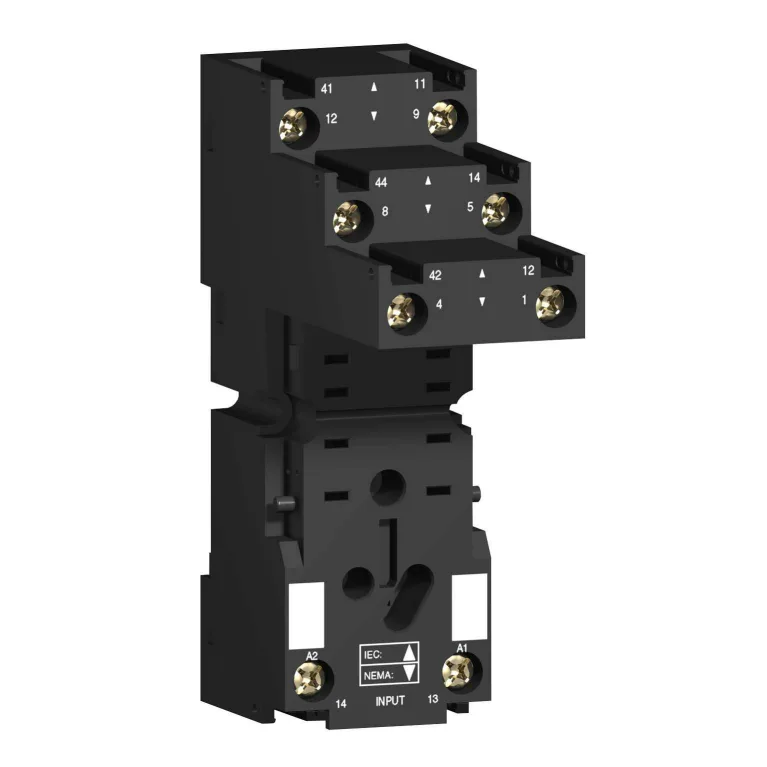

RXZE2S114M är en reläsockel med separata skruvanslutningar för RXM-serien. Anslutningsplintarna för spolspänningen är längst ner och överst finns plintarna för brytaruppsättningarna. Sockeln har en bredd på 30 mm och passar på en vanlig DIN-skena. En hållare för sockeln ingår inte, men det går att köpa en i plast (RXZR335) eller en i metall (RXZ400). RXZE2S114M-sockeln passar RXM-reläer med antingen 2 eller 4 C/O-kontakter. Uttaget har en maximal belastning på 10A. Märkning av sockeln kan göras med märkplåtarna RXZL420 som enkelt klickas fast på själva sockeln. Det är möjligt att ansluta flera socklar till varandra med RXZS2-bygeln. Förutom montering på DIN-skena går det även att montera denna sockel direkt på bottenplattan med 2 skruvar.
- Minska storleken på skåpen så att de kan monteras nästan överallt
- Kompatibel med instickskontrollrelä från Schneider Electric
- Det är en flexibel utformning för att spara plats
- Enkel installation och anslutning till reläet från dess uttag
- Arbetsduglighet för kalerade logiska automatiserade system som komplement till de industriella PLC-system
| Tekniska data | |
| REACH Datum | 2022-07-20 |
|---|---|
| REACH Informationsplikt | No |
| Typ | RXZE2S114M |
| Utförande | 14-pins |
| Antal stift | 14 |
| Bredd | 27 mm |
| Djup | 61 mm |
| Funktionsutvidgning möjlig | Nej |
| Höjd | 79 mm |
| Med avtagbara klämmor | Nej |
| Monteringsmetod | DIN-skena 35 mm |
| Typ av elanslutning | Plug-in anslutning |
