Beskrivning

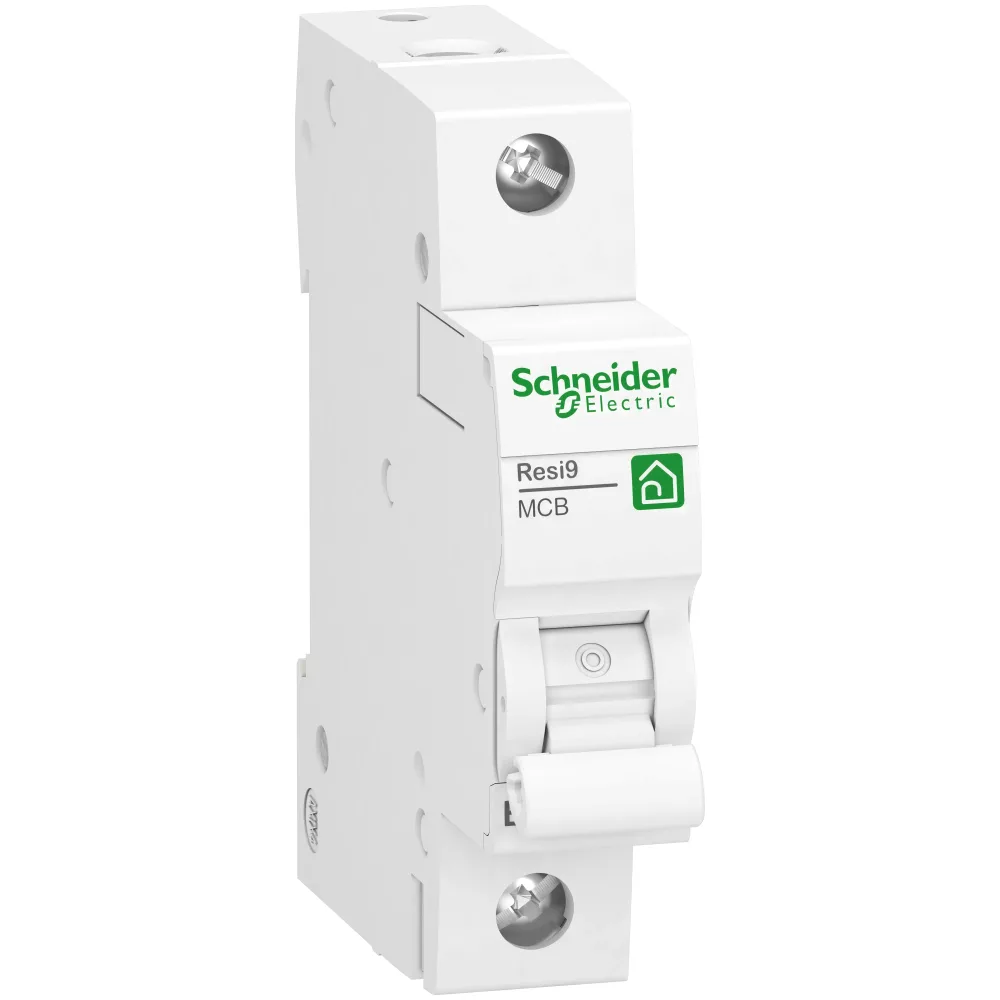

Denna Resi9-produkt från Schneider Electric är en lågspänningsdvärgbrytare (MCB) gjord av 56% återvunnen plast från vitvaror. Med återvunnet material och energieffektivitet säkerställer Resi9 välbefinnandet för planeten och dess resurser samt garanterar datatransparens. Resi9 är också RoHS- och REACH-kompatibel. Det är en 1P effektbrytare med 1 skyddad pol och med B-karakteristik . Icn-klassad brytförmåga är upp till 6000A vid 230VAC i enlighet med EN/IEC 60898-1-standarden. Denna dvärgbrytare skyddar kretsen mot kortslutning och överbelastningsström. Resi9 är av typ biconnect vilket innebär att den har anslutning för både fasskena och kablar på ena sidan. Resi9 är avsedd för bostäder för enskilda och kollektiva byggnader. Den har en elektrisk livslängd på upp till 10000 cykler och en mekanisk livslängd som går upp till 20000 cykler. Ue-driftspänningen är 230VAC, Ui-märkspänningen är 440VAC och driftsfrekvensen är 50Hz eller 60Hz. Den monteras på DIN-skena i fördelningar med normslits. Bredden är 18 mm, färgen är vit (RAL9003) och måtten är (B) 18mm x (H) 85mm x (D) 75mm. Enligt IEC 60529-standarden är skyddsgraden IP20 och IP40 monterat i kapsling. Driftstemperaturen är -25°C till 60°C och förvaringstemperaturen är -40°C till 60°C.
- 13 A märkström
- 6 kA brytförmåga enligt EN/IEC 60898-1
- B-karakteristik för överlast- och kortslutningsskydd
- 1-polig dvärgbrytare i 18 mm modulbredd
- Biconnect anslutning för fasskena och kabel
- Tillverkad av 56 % återvunnen plast
| Tekniska data | |
| Anslutningsbar ledararea entrådigt | 1-25 mm² |
|---|---|
| Anslutningsbar ledararea mångtrådig | 1-16 mm² |
| Antal avsäkrade poler | 1 |
| Antal poler (totalt) | 1 |
| Bredd i antal modulmellanrum | 1 |
| Brytförmåga vid kortslutning Icn EN 60898 vid 230 V | 6 kA |
| Explosionssäker | Nej |
| Frekvensområde | 50-60 Hz |
| Föroreningsgrad | 2 |
| Impulsskydd märkspänning Uimp | 4 kV |
| Inbyggnadsdjup | 44 mm |
| Infälld montering | Nej |
| Kapslingsklass (IP) | IP20 |
| Märkspänning | 230 V |
| Märkström | 13 A |
| Nominell isolationsspänning | 440 V |
| Omgivningstemperatur under drift | -25-60 °C |
| Parallell omkoppling neutralledare | Nej |
| Spänningstyp | AC |
| Strömbegränsningsklass | 3 |
| Tillsatsanordningar möjliga | Nej |
| Utlösningskarakteristik | B |
| Överspänningskategori | 3 |
| REACH – Innehåller kandidatämnen | Bly |
| REACH Datum | 2022-07-20 |
| REACH Informationsplikt | Yes |
| Serie | XB |
| Typ | R9F23113 |
