Beskrivning

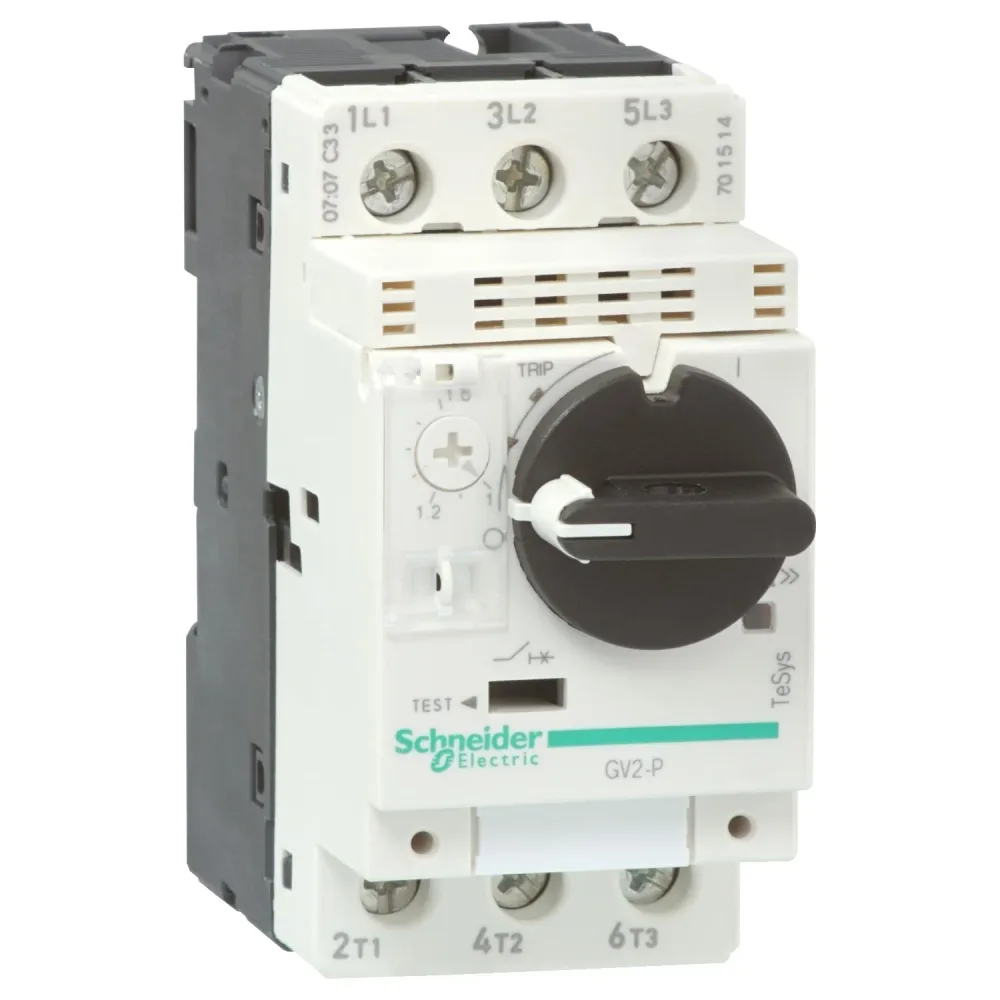

Schneider Electric GV2P16 motorskyddsbrytare med termisk-magnetisk utlösning. Försedd med fasfelsskydd. Om kortslutningsströmmen inte överstiger brytförmågan behövs ej säkring. Snabbfästning för montage på DIN-skena eller i kapsling. Lägesoberoende. 3-polig med termiskt och magnetiskt skydd specialkonstruerade för manövrering och skydd av motorer enligt standarderna IEC 947-2 och IEC 947-4-1. Det magnetiska skyddet (kortslutningsskydd) har en fast utlösningsnivå som är ca 13 gånger (± 20%) den maximala inställbara strömmen för termisk utlösning.
- Termomagnetisk utlösning för överlast och kortslutning
- Justerbart överlastområde 9–14 A
- Fasbortfallsskydd för säkrare motordrift
- 3-polig brytare för motorstyrning och skydd
- Hög brytförmåga 100 kA vid 400 V
- Snabbfäste för DIN-skena eller kapsling
| Tekniska data | |
| Typ | GV2P16 |
|---|---|
| Inställning för överlastutlösare | 9-14 A |
| Inställningsområde för den momentana kortslutningsutlösaren | 0 A |
| Märkkortslutningsbrytförmåga Icu vid 400 V, AC | 100 kA |
| Utlösningsteknik | Termomagnetisk |
| Nominell driftspänning | 690 V |
| Nominell effekt vid AC-3, 400 V | 5.5 kW |
| Nominell kontinuerlig ström Iu | 14 A |
| Fasbortfallskänslig | Ja |
| Antal poler | 3 |
| Apparatbyggsätt | Komplett apparat i kapsling |
| Med integrerad hjälpkontakt | Nej |
| Med integrerad underspänningsutlösare | Nej |
| Märkuteffekt vid AC-3, 230 V | 0 kW |
| Kapslingsklass (IP) | IP20 |
| Huvudströmkretsens anslutningssätt | Skruvanslutning |
