Beskrivning

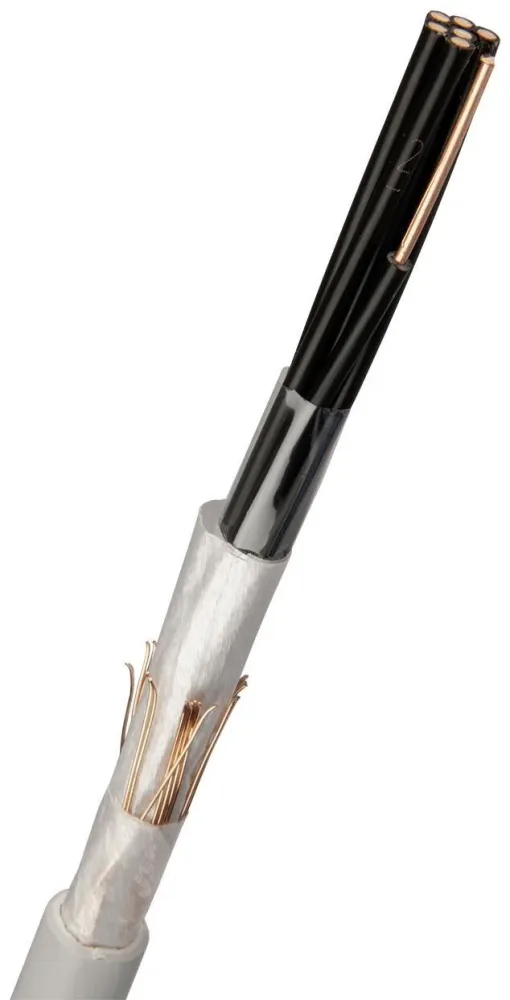

Kabeln är avsedd för fast installation inomhus och utomhus, även i mark och vatten, för styr-, mät- och signalfunktioner i krafttekniska anläggningar. EQFR är en halogenfri, PEX-isolerad, koppartrådsskärmad och HFFR-mantlad styrkabel med runda, solida ledare av koppar. Kabeln är konstruerad enligt SS 424 03 21 i tillämpliga delar. Ledarna har trådantal och resistans enligt IEC 60228 klass 1. Parterna är siffermärkta enligt SS 424 17 20. Manteln är märkt typ/tillverkare/år+mån/metermärkning. EQFR uppfyller brandspridningsklass D och avger inga korrosiva gaser vid brand och har liten rökutveckling. Kabeln är godkänd av SEMKO. Kabeln är märkt med Lifemark™ återvinningsmärkning (innehållsdeklarerad).
- Halogenfri styrkabel för 450/750 V
- 37 ledare med 1,5 mm² area
- För fast installation inne ute mark och vatten
- Låg rökutveckling och inga korrosiva gaser
- Köldbeständig för drift från -40 till 70 °C
- Siffermärkta ledare för enklare identifiering
| Tekniska data | |
| Kabeltyp | EQFR |
|---|---|
| Dimension ledare x area | 37×1,5 mm² |
| Antal ledare | 37 |
| Ledarens nominella area | 1.5 mm² |
| Med skyddsledare | Nej |
| Kabelns gemensamma skärm | Ingen |
| Ytterdiameter ca | 25 mm |
| Brandspridning och värmeutveckling (EN 13501-6) | Dca |
| Brinnande droppar/partiklar (EN 13501-6) | d2 |
| Ledarform | Rund |
| Ledarkategori | Klass 1 = entrådig |
| Färg yttre mantel | Grå |
| Tillåten omgivningstemperatur under drift utan vibrationer | -40-70°C |
| Material yttre mantel | Polyolefin |
| Ledarisolering | Polyolefin |
| Halogenfri (EN 60754-1/2) | Ja |
| Köldbeständig (EN 60811-504+505+506) | Ja |
| Märkspänning U | 750 V |
| Märkspänning U0 | 450 V |
| Partmärkning | Siffror |
| Rökfattig (EN 61034-2) | Ja |
| Rökutveckling (EN 13501-6) | s2 |
| Skärmningselement | Nej |
| Syrahalt (EN 13501-6) | a2 |
| Minsta tillåtna böjradie, rörlig tillämpning med tvångsföring | 200 mm |
| Minsta tillåtna böjradie, stationär tillämpning/permanent installation | 200 mm |
| Vikt/100 m | 94 kg |
