Beskrivning

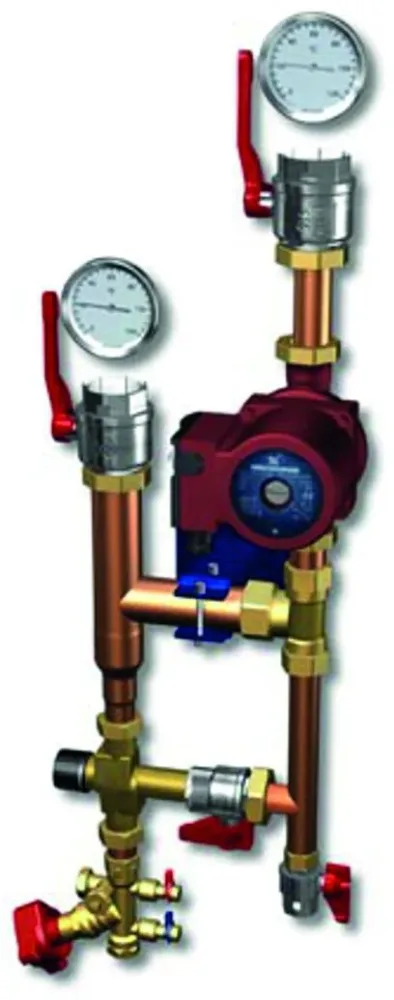

Shuntgrupp avsedd för system med huvudpump. Dess kapacitet kan schablonmässigt sättas vid ett värmebehov på 50 W/m² till max 700 m² golvvärmeyta. Kapaciteten är dock beroende på primär temperatur, tryck, förläggningssätt m.m. Shuntgruppen levereras komplett fabriksmonterad. • Monterbar i höger- eller vänsterutförande • Cirkulationspump Wilo Stratos Para 25/1-8, med automatisk varvtalsreglering, 1 fas 230 V AC, 50 Hz, max 140 W, 1,3 A • Styrventil Kvs 4,0 omställningsbar mellan 3- och 2-vägsutförande • Injusteringsventil för primärkretsen • Backventil • 2 st anliggningstermometrar • Avstängningsventiler • Väggkonsol LK Shunt kan kompletteras med LK Styr v.3 (RSK 241 73 25).
- Modellen är utbyggbar
Leveransomfattning
- Levereras med termometer och väggfäste
| Tekniska data | |
| Anslutning värme | Innergänga |
|---|---|
| Höjd | 830 mm |
| Bredd | 300 mm |
| Djup | 250 mm |
| Gängdimension centralvärme | 3/4 tum |
| Utvändig rördiameter centralvärme | 32 mm |
| Utvändig rördiameter för golvvärme | 8-20 mm |
