Beskrivning

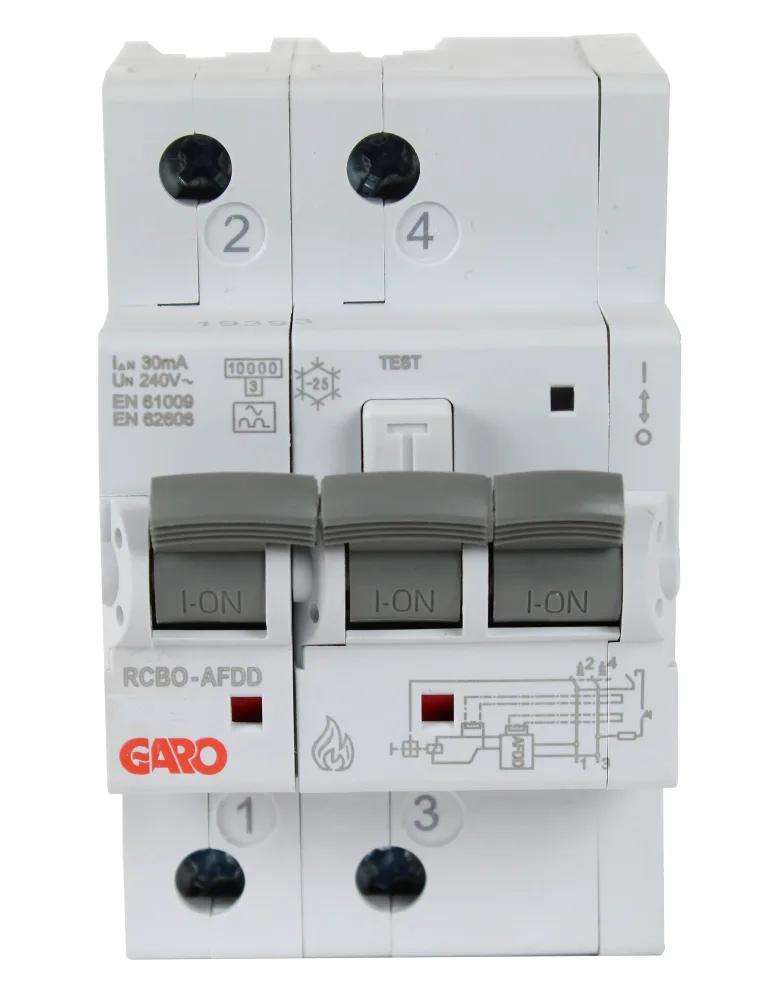

GARO AB personskyddsbrytare, AFDD, kombinerar en jordfelsbrytare typ A och en dvärgbrytare med ljusbågsdetektor för att skydda mot jordfel och överströmmar samt för att lösa ut vid upptäckt av ljusbåge. Enheten levereras med brandskyddsbrytare monterad och har manöverspänningstyp för hjälpkretsar i AC samt märkspänning 240 V för både huvudenhet och tillsatsapparat. Utlösningskarakteristiken är C och märkström 16 A, med nominell felström 0,03 A; enheten tillhör strömbegränsningsklass 3 och har nominell kortslutningsbrytkapacitet 10 kA enligt både EN 61009 och IEC 60947-2. Kapslingsklassen är IP20, överspänningskategorin är 3 och föroreningsgraden 2, bredden motsvarar tre modulmellanrum och inbyggnadsdjupet är 69 mm. GARO AB:s personskyddsbrytare är testade och certifierade av ett oberoende europeiskt testinstitut.
- Kombinerar jordfelsbrytare dvärgbrytare och ljusbågsdetektor
- Typ A med skydd mot jordfel och överström
- C-karakteristik 16 A
- Brytförmåga 10 kA
- Nominell felström 30 mA
- 3 moduler och 69 mm inbyggnadsdjup
| Tekniska data | |
| Typ | RCBO-AFDD 2P C16A |
|---|---|
| Antal poler | 2 |
| Bredd i antal modulmellanrum | 3 |
| Frekvens | 50 Hz |
| Föroreningsgrad | 2 |
| Inbyggnadsdjup | 69 mm |
| Kapslingsklass (IP) | IP20 |
| Läckströmstyp | A |
| Manöverspänningstyp för hjälpkretsar | AC |
| Märkspänning | 240 V |
| Märkspänning tillsatsapparat | 240 V |
| Märkström | 16 A |
| Nominell felström | 0.03 A |
| Strömbegränsningsklass | 3 |
| Tillsatsanordningar monterade vid leverans | Brandskyddsbrytare |
| Utlösningskarakteristik | C |
| Överspänningskategori | 3 |
| Antal poler | 2 |
