Beskrivning

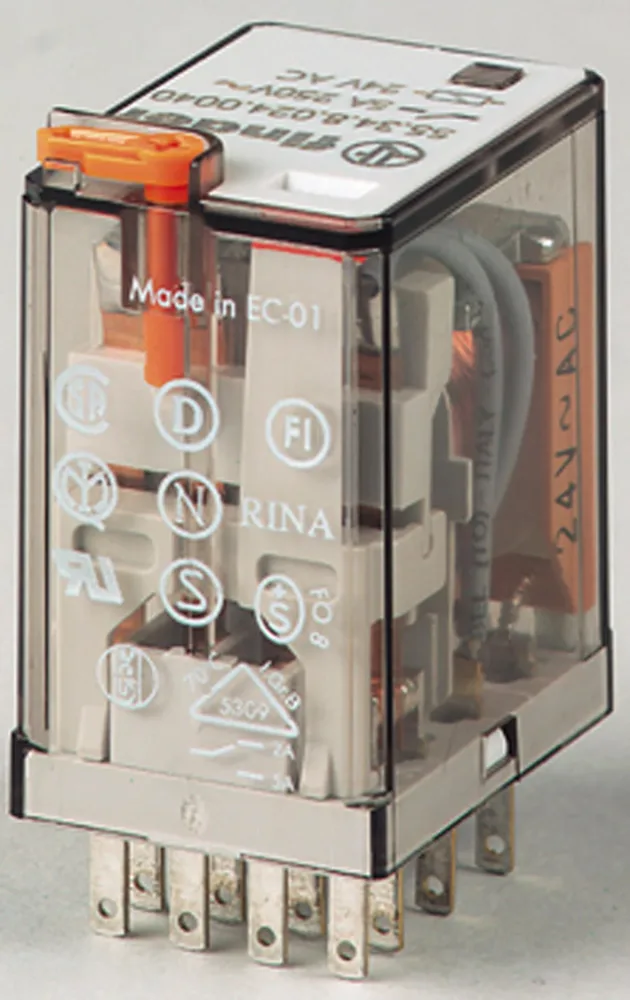

Plug-in relä med fyra växlande kontakter och mekanisk indikering. Även försedd med tryckknapp som kan låsas i tillslaget läge vid manuell manövrering. Färgkodade tryckknappar och manöverspolar, orange för växelspänning och blå för likspänning. Sockeln monteras på 35 mm DIN-skena eller med 2 st skruvar (M3) på montageplåt. Reläet är CE-godkänt.
| Tekniska data | |
| Märkspänning matning vid AC 50 Hz | 230 V |
|---|---|
| Märkström | 7 A |
| Antal växlande kontakter | 4 |
| Antal slutande kontakter | 0 |
| Antal öppnande kontakter | 0 |
| Typ av kopplingskontakt | Enkelkontakt |
| Typ av elanslutning | Plug-in anslutning |
| Utförande | Universal |
| Bredd | 20.7 mm |
| Med LED-indikering | Ja |
| Kapslingsklass (IP) | IP20 |
| Med avtagbara klämmor | Nej |
| Kompletta med uttag | Nej |
| Höjd | 37.2 mm |
| Med tvångsstyrda kontakter | Nej |
| Drivning, funktion (?) | Monostabil |
| Drivning, polarisation | Polaritetsfri |
| Djup | 27.7 mm |
| Märkspänning matning vid AC 60 Hz | 230 V |
| Spänningstyp för manöver | AC |
| Skyddsdiod | Nej |
