Beskrivning

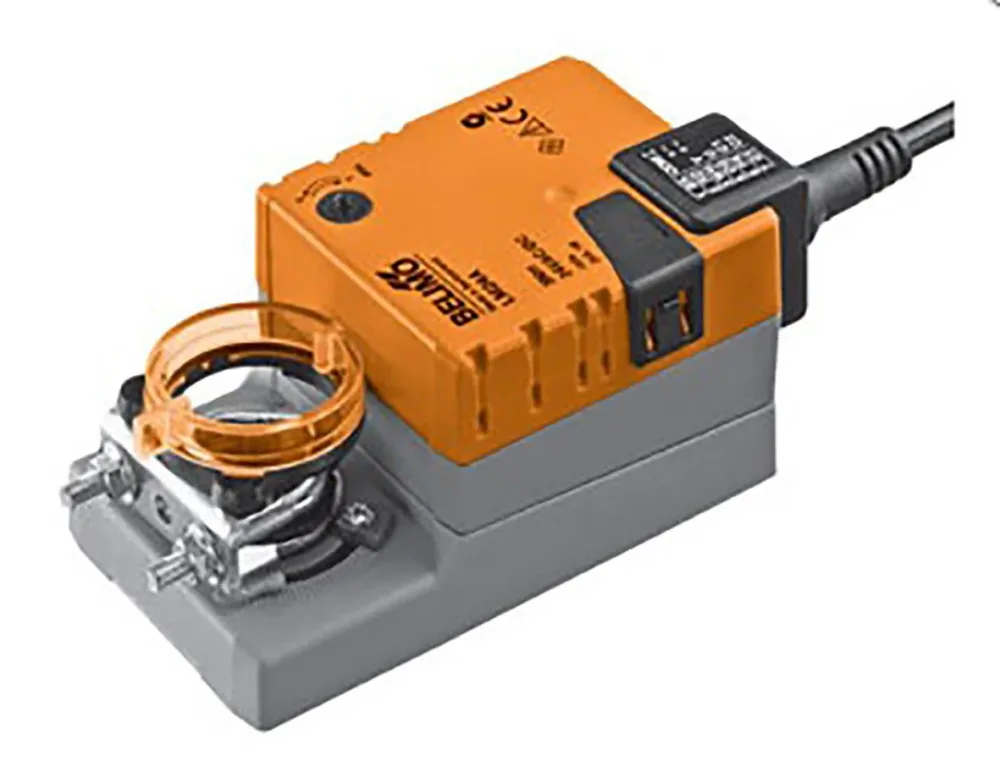

LM24A är en spjällmotor för styrning av spjäll i ventilationsanläggningar. Tack vare sin kompakthet och styrka mycket lämplig att använda på exempelvis forceringsspjäll. Har en enkel elektrisk anslutning och är tystgående. Enkelt direktmontage på spjällaxeln med den universella klämbygeln. Motorn förhindras att rotera med den medlevererade vridsäkringen. Manuell inställning med hjälp av frikopplingsknappen (frikopplad så länge frikopplingsknappen är intryckt). Inställbar vridvinkel med justerbara mekaniska stopp. Hög funktionssäkerhet. Motorn är överbelastningssäker, behöver ej några ändlägesbrytare och stannar automatiskt vid inställda stopp. Underhållsfri Spänningsområde: AC/DC 19.2 … 28.8 V Anslutning motor: Kabel 1 m, 3 x 0.75 mm2 EMC: CE enligt 89/336/EEC Apparattyp: Typ 1 (enl. EN 60730-1) Ljudnivå: max 35 dB (A) Handinställning: Tryckknapp för frikoppling, självåtergående Lägesindikering: Mekanisk Skyddsklass: III Säkerhetsklenspänning Vridriktning: Valbar med omkopplare 0 eller 1 Lagringstemperatur: –40 … +80°C Omgivningsfuktighet: 95% r.F., kondensfritt (EN 60730-1)
- Vridmoment: 5 Nm
- Bredd: 66 mm
- Längd: 116 mm
- Höjd: 61 mm
- Vikt: 0.6 kg
- Gångtid: 150 s
- Effektförbrukning: 0.2-1.0 W
- Omgivningstemperatur: –30 … +50°C
- Vridvinkel: Max. 95°, justerbar 0…100% med justerbara mekaniska stopp
- Kapslingsklass: IP54
- Utförande: 5Nm, 24V, universalkoppling
- Spänningsmatning: 24 V
